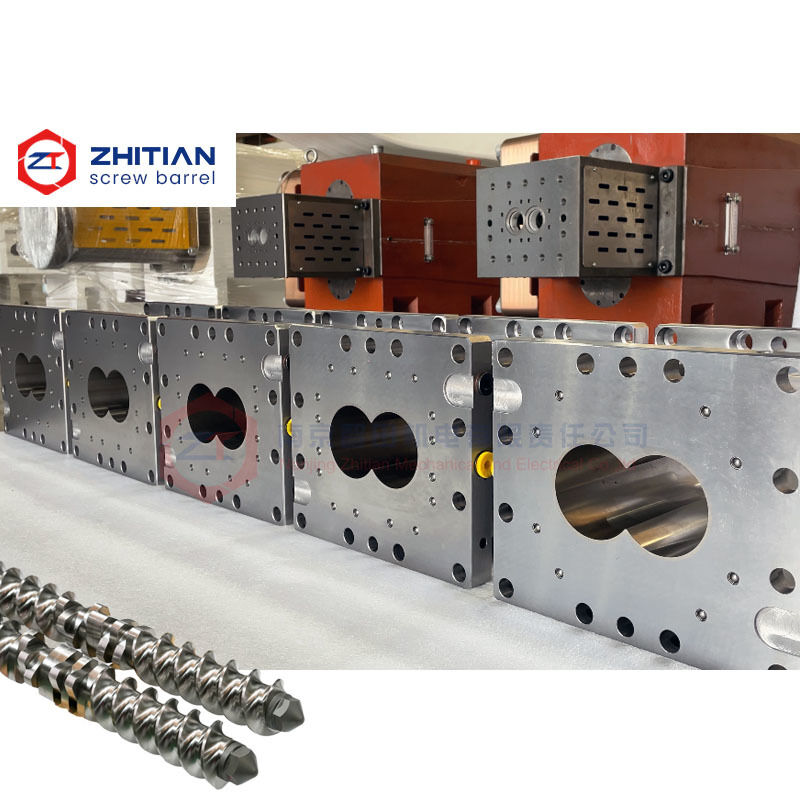

Cañón de extrusora de doble tornillo nitrado de 70 mm para control de temperatura estable

Este cañón de extrusora de doble tornillo de 70 mm está diseñado para líneas de extrusión que requieren dimensiones de reemplazo precisas, rendimiento de perforación confiable y control de temperatura estable.

Fabricado a partir de acero nitrado con 38CrMoAlA, es adecuado para el compuesto de plástico general, la producción de masterbatch y otras aplicaciones con requisitos de desgaste moderados.

El orificio del barril, la longitud, los orificios de conexión, los orificios de calefacción, los canales de enfriamiento y la configuración del puerto se pueden personalizar de acuerdo con el dibujo original, la muestra de barril utilizada o las dimensiones medidas.

Ayuda a resolver problemas comunes de reemplazo tales como:

• Desgaste excesivo de la perforación del barril

• Producción reducida causada por un mayor espacio libre entre tornillo y barril

• Temperatura inestable del material

• Fugas entre las secciones del barril

• Posiciones incorrectas de conexión o agujeros

• Barricas de repuesto que no encajen en la máquina original

A medida que el orificio del cañón se desgasta, el espacio libre entre los elementos de tornillo y el cañón aumenta gradualmente.

Esto puede reducir la eficiencia de transporte, debilitar el rendimiento de mezcla y causar un rendimiento inestable.

Un cañón de repuesto fabricado de acuerdo con las dimensiones originales ayuda a restablecer el espacio libre de trabajo correcto y mejora la estabilidad de la extrusión.

Las dimensiones críticas incluyen:

• Diámetro del perforación del barril

• Distancia desde el centro

• Duración total

• Superficies de posicionamiento

• Patrón de perforación del perno

• Dimensiones de las conexiones

Estas dimensiones deben confirmarse antes de la producción en lugar de basarse únicamente en el tamaño nominal de la máquina de 70 mm.

Los canales de calefacción y refrigeración dañados o mal colocados pueden causar una temperatura desigual en el barril.

Esto puede dar lugar a una viscosidad inestable del material, a ajustes frecuentes del proceso y a una calidad del producto inconsistente.

Los orificios de calefacción, los canales de agua de refrigeración y los orificios de los sensores pueden reproducirse de acuerdo con el cañón original o adaptarse a la disposición de control de temperatura requerida.

El sistema de canalización puede comprobarse su posición, conexión y funcionamiento de sellado antes del envío.

Un cañón con el diámetro de perforación correcto todavía puede no caber en la máquina si la brida, los orificios del perno, las superficies de posicionamiento o las conexiones adyacentes del cañón son incorrectas.

Para los proyectos de sustitución de OEM, los clientes pueden proporcionar:

• Dibujo original del barril

• Muestra de barril utilizada

• Modelo de la máquina

• Dimensiones medidas

• Fotos de la instalación

• Información sobre los canales de calefacción y refrigeración

Un barril usado puede medirse como referencia de fabricación, pero las dimensiones desgastadas deben identificarse y corregirse en lugar de copiarse directamente.

La configuración estándar utiliza acero de aleación 38CrMoAlA con tratamiento de nitruración.

El boro nitrado proporciona una mayor dureza superficial y resistencia al desgaste en comparación con el acero aleación sin tratar.

Es adecuado para:

• Compuesto de plástico general

• Conjunto maestro de color

• Conjunto maestro aditivo

• Procesamiento de polietileno y polipropileno

• Mezcla de polímeros no abrasivos

• Aplicaciones con contenido moderado de relleno

Sin embargo, el acero nitrado no es adecuado para todas las condiciones de funcionamiento.

Para los materiales de alta fibra de vidrio, llenos de minerales o altamente corrosivos, un sistema de materiales mejorado puede proporcionar una vida útil más larga.

Las soluciones opcionales incluyen:

• Cubiertas de acero herramienta

• Cubiertas de acero o acero

• Cubiertas de carburo de tungsteno a base de níquel

• Las partes de las máquinas y aparatos para la fabricación de equipos para la fabricación de máquinas y aparatos para la fabricación de equipos para la fabricación de equipos

• Cubiertas de aleación resistente a la corrosión

El material debe seleccionarse de acuerdo con la formulación procesada, el porcentaje de relleno, el nivel de corrosión y la temperatura de funcionamiento.

El cañón puede fabricarse en diferentes secciones según su posición en la línea de extrusión.

Las configuraciones disponibles incluyen:

• Sección cerrada del barril

• Barril de alimentación principal

• Barril de ventilación

• Barril de vacío

• Barril de alimentación lateral

Las siguientes características se pueden personalizar:

• Diámetro del taladro

• Distancia desde el centro

• Largo del barril

• Dimensiones de las conexiones

• Diseño del orificio del perno

• Puertos de alimentación y ventilación

• Apertura del alimentador lateral

• Agujeros de calefacción

• Canales de refrigeración

• Agujeros de los sensores de temperatura

• Tratamiento de materiales y superficies

El cañón de repuesto debe coincidir con los tornillos, ejes, secciones adyacentes del cañón y el marco de la máquina existentes.

Los barriles de doble tornillo segmentados requieren dimensiones precisas porque se deben ensamblar varias secciones.

Los siguientes artículos pueden inspeccionarse durante la fabricación y antes del envío:

• Dimensiones del orificio interior

• Distancia desde el centro

• Largo del barril

• El paralelismo

• Superficies de conexión

• Dimensiones de posicionamiento

• Ubicación del orificio del perno

• Dimensiones del puerto

• Posiciones de los orificios de calefacción

• Sellado del canal de enfriamiento

• Condición del material y del tratamiento térmico

Los registros de inspección pueden conservarse para la trazabilidad dimensional y para futuros pedidos repetidos.

Se debe considerar la posibilidad de sustituir el barril cuando:

• Disminución del rendimiento de la extrusora sin una causa clara relacionada con el proceso

• La presión de fusión o la calidad del producto se vuelve inestable

• Aparecen ranuras visibles o desgaste excesivo dentro del orificio

• Los nuevos elementos de tornillo no restablecen el rendimiento de la máquina

• Aparece una fuga de material entre las secciones del barril

• El rendimiento de calefacción o refrigeración se vuelve inconsistente

El desgaste del barril y el desgaste del elemento de tornillo deben evaluarse conjuntamente.

La instalación de nuevos elementos de tornillo dentro de un cañón excesivamente desgastado puede no restaurar la potencia o el rendimiento de mezcla esperados.

Proporcione la mayor cantidad posible de la siguiente información:

1.Marca y modelo de la extrusora

2- Dibujo original del barril

3Muestra de barril usada

4.Diámetro del taladro y distancia del centro

5.Largo del barril

6Tipo de sección del barril

7.Dimensiones de puerto y conexión

8Configuración de calefacción y refrigeración

9Material de procesamiento y contenido de relleno

10.Problema de desgaste o corrosión existente

11.Cantidad requerida

¿Puede fabricar el barril a partir de una muestra usada?

Sí, un barril usado puede ser medido y usado como referencia. Las áreas gastadas serán evaluadas para que las dimensiones dañadas no sean copiadas directamente.

¿Es 38CrMoAlA adecuado para compuestos llenos de fibra de vidrio?

Puede ser adecuado para aplicaciones con un contenido de abrasivo limitado. Para formulaciones con alto contenido de fibra de vidrio o llenas de minerales, generalmente es más adecuado un cañón de acero de herramienta, bimetálico o revestido con láser.

¿Se puede reemplazar sólo una sección de barril desgastada?

Sí, siempre que las secciones adyacentes del cañón, las dimensiones de conexión y el estado de los tornillos sigan siendo aceptables.

¿Se pueden personalizar los canales de calefacción y refrigeración?

Las posiciones de los canales, las disposiciones de entrada y salida, los orificios de calefacción y los orificios de los sensores se pueden personalizar de acuerdo con el cañón original o el dibujo técnico.

Envíenos el dibujo del barril, la información de la muestra utilizada o las dimensiones medidas.

Podemos ayudar a evaluar:

• Si el cañón debe ser reemplazado

• Si sólo se puede reemplazar una sección del barril

• Si el acero nitrado con 38CrMoAlA es adecuado

• Si se requiere una actualización del material resistente al desgaste

• Si se puede reproducir la estructura de control de temperatura original

Envíe su dibujo de barril para revisión técnica
