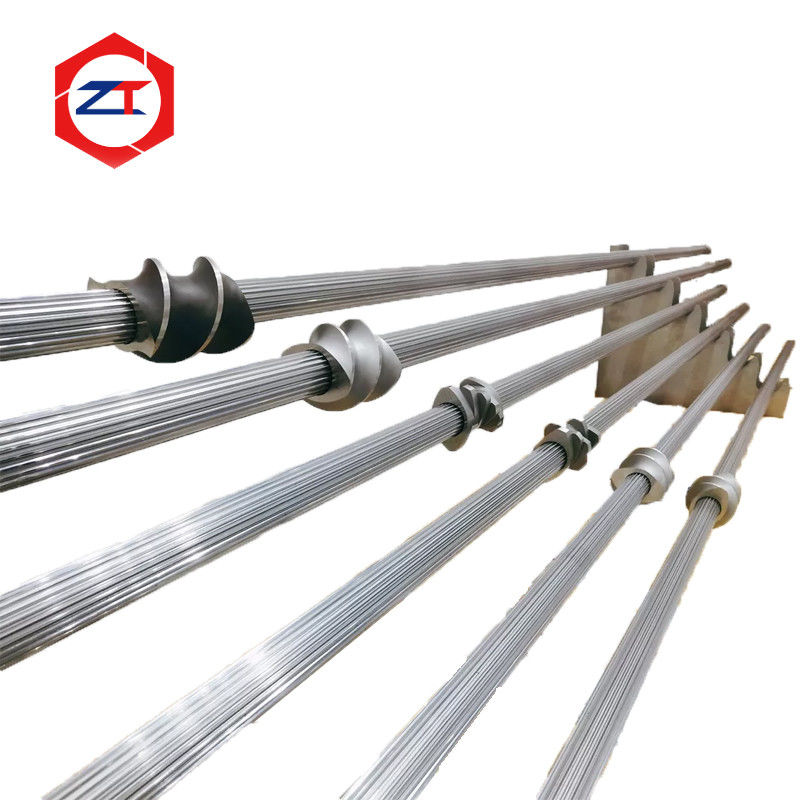

Eje de extrusora de tornillo doble estriado laminado en frío para carga de torsión repetida

Eje de extrusora de tornillo doble con estría laminada en frío para carga de torsión repetida

Un eje de extrusora de tornillo doble transfiere continuamente el par de la caja de cambios a los elementos del tornillo a través de su conexión estriada. Durante la composición, la carga transmitida no siempre es constante. Los cambios en la viscosidad del material, el contenido de relleno, la condición de alimentación y la configuración del tornillo pueden crear variaciones de par repetidas a lo largo del sistema de transmisión.

Por esta razón, la estría no es simplemente una característica de ensamblaje. Es una de las interfaces críticas de transmisión de par del conjunto completo del tornillo.

Este eje utiliza un proceso de laminado en frío CNC para la fabricación de estrías, con opciones de materiales que incluyen WR15E, WR30 y 40CrNiMoA. El temple al vacío y las configuraciones personalizadas con o sin refrigeración también están disponibles según el diseño existente de la extrusora.

El producto está destinado a reemplazo OEM y aplicaciones de extrusión exigentes donde la precisión de la estría, la transmisión de par y la carga repetida a largo plazo deben considerarse juntas.

¿Por qué es importante el proceso de fabricación de estrías?

Una estría transfiere el par del eje a cada elemento del tornillo instalado a lo largo del conjunto de tornillo modular.

Durante la operación, las superficies de contacto se cargan y descargan repetidamente a medida que cambia el par de extrusión. Si la geometría de la estría, el ajuste o la condición de la superficie no son adecuados, la interfaz puede desarrollar gradualmente fatiga por contacto, desgaste de contacto local o un aumento de la holgura.

El laminado en frío forma el perfil de la estría a través de la deformación controlada del material en lugar de depender únicamente de la eliminación de material.

Para el cliente, sin embargo, el punto importante no es simplemente si el proceso se llama "laminado en frío". La estría terminada aún debe coincidir con el perfil, las dimensiones y la interfaz del elemento del tornillo requeridos.

Por lo tanto, el proceso de fabricación y la precisión dimensional deben funcionar juntos.

Diseñado para carga de torsión repetida

El par de extrusión rara vez es perfectamente constante.

Un cambio en la formulación, la velocidad de alimentación, la condición de fusión o la concentración de relleno puede alterar la carga transmitida a través de la caja de cambios, el eje y los elementos del tornillo.

Por lo tanto, el eje debe seleccionarse de acuerdo con la condición operativa completa en lugar de solo el modelo de extrusora.

Los factores importantes incluyen el par transmitido real, el diámetro del eje, la geometría de la estría, la velocidad del tornillo, el tiempo de operación continuo, la fluctuación de la carga, la formulación del material y el historial de fallas del eje anterior.

Si un eje existente ha sufrido desgaste de la estría, torsión permanente o fractura, simplemente fabricar otro eje con las mismas dimensiones puede no resolver el problema subyacente.

La primera pregunta debería ser:

¿Se emparejó correctamente el eje original con la carga operativa real?

El material y el tratamiento térmico deben coincidir con la aplicación

El producto actual admite WR15E, WR30 y 40CrNiMoA, junto con el tratamiento térmico de temple al vacío.

La selección del material debe basarse en el requisito operativo en lugar de usar un grado para cada máquina.

Por ejemplo, dos ejes con el mismo diámetro exterior nominal pueden experimentar cargas muy diferentes dependiendo del par de la caja de cambios, la velocidad del tornillo, la sección transversal de la estría y la formulación del proceso.

Por lo tanto, un eje confiable requiere la combinación correcta de:

Material + Tratamiento térmico + Geometría de la estría + Dimensiones del eje + Par operativo

Usar un material más resistente solo no compensa un dimensionamiento incorrecto del eje, una carga operativa excesiva o un mal ajuste de la estría.

Estría laminada en frío y ajuste del elemento del tornillo

El eje y los elementos del tornillo forman un sistema de transmisión de par.

Si la estría del eje tiene una holgura excesiva en relación con la estría interna del elemento del tornillo, las inversiones de par repetidas y los cambios de carga pueden aumentar el movimiento relativo en las superficies de contacto.

Si el ajuste es demasiado apretado, la instalación y la extracción pueden volverse difíciles.

Por lo tanto, el objetivo no es simplemente producir la estría "más ajustada" posible. El objetivo es un acoplamiento controlado y repetible entre el eje y los elementos del tornillo.

Para proyectos de reemplazo OEM, la estría debe evaluarse junto con los elementos del tornillo existentes, el dibujo original o datos dimensionales precisos.

El reemplazo OEM requiere más que el diámetro del eje

Para un eje de extrusora de reemplazo OEM, el diámetro total y la longitud son solo dimensiones de referencia básicas.

El eje de reemplazo también debe coincidir con la máquina existente en perfil de estría, dimensiones de estría, posicionamiento del elemento del tornillo, conexión del lado de la caja de cambios, estructura de bloqueo frontal y configuración de refrigeración.

El producto actual se puede suministrar con o sin un sistema de refrigeración interno, según el diseño de la máquina.

Si el dibujo original no está disponible, se puede medir un eje existente y los elementos del tornillo correspondientes.

Sin embargo, se aplica una regla importante:

No reproduzca directamente las dimensiones de la estría desgastada.

Primero se debe verificar el eje antiguo para identificar qué superficies ya han perdido material durante el servicio. De lo contrario, la holgura excesiva del componente desgastado puede reproducirse en el eje nuevo.

¿Cuándo se debe verificar el eje?

Este tipo de eje es particularmente relevante cuando una línea de extrusión muestra desgaste repetido de la estría, aumento de la holgura del elemento del tornillo, torsión del eje, fractura, dificultad para instalar elementos de tornillo de reemplazo o problemas recurrentes del eje bajo cargas de proceso cambiantes.

En estas situaciones, el eje no debe evaluarse solo.

También se deben revisar la salida de la caja de cambios, la configuración del tornillo y la carga de procesamiento real para determinar si el problema se origina en el eje en sí o en el sistema de transmisión más amplio.

Verifique el eje y los elementos del tornillo juntos

Instalar nuevos elementos de tornillo en un eje desgastado aún puede resultar en una holgura excesiva de la estría.

Del mismo modo, instalar un eje nuevo dentro de elementos de tornillo con estrías internas severamente desgastadas puede no restaurar el ajuste previsto.

Para trabajos de reemplazo, es mejor evaluar:

Condición de la estría del eje → Condición de la estría del elemento del tornillo → Ajuste real → Par operativo

Esto ayuda a determinar si solo se necesita reemplazar el eje o si también se deben renovar algunos elementos del tornillo.

¿Qué información se necesita?

Para una revisión inicial de reemplazo, proporcione el modelo de extrusora, el dibujo o muestra del eje existente, la información de la estría o el elemento del tornillo correspondiente, las dimensiones generales del eje, los datos de la caja de cambios o del motor y la condición actual de falla o desgaste.

Si están disponibles, las fotos de desgaste de la estría o un eje dañado pueden ayudar a identificar las áreas que requieren una medición más detallada.

Preguntas frecuentes

¿Por qué usar una estría laminada en frío en un eje de extrusora?

El proceso de laminado en frío proporciona una ruta de fabricación dedicada para la estría de transmisión de par. El rendimiento final aún depende del perfil, material, tratamiento térmico, dimensiones y carga operativa correctos.

¿Una estría laminada en frío garantiza que el eje no fallará?

No. La fiabilidad del eje también depende del nivel de par, la geometría del eje, el material, el tratamiento térmico, el ajuste de la estría, la alineación y las condiciones operativas.

¿Se puede usar un eje viejo como muestra de reemplazo?

Sí, pero primero se deben identificar las superficies de estría desgastadas para que el desgaste de servicio no se copie en el nuevo componente.

¿Se puede personalizar el eje para una extrusora existente?

Sí. La geometría de la estría, la longitud, las interfaces de los extremos y la configuración de refrigeración se pueden fabricar según dibujos, muestras o dimensiones de máquina medidas.

Solicite una revisión de reemplazo de eje y estría

Si su eje existente muestra desgaste de estría, torsión, holgura repetida o falla bajo cargas de par cambiantes, envíenos el dibujo o muestra del eje, el elemento del tornillo correspondiente y la información operativa.

Podemos evaluar la geometría de la estría, las dimensiones del eje, el material y las interfaces de reemplazo antes de la fabricación.

Envíe sus datos de eje para revisión de estría laminada en frío y reemplazo OEM
