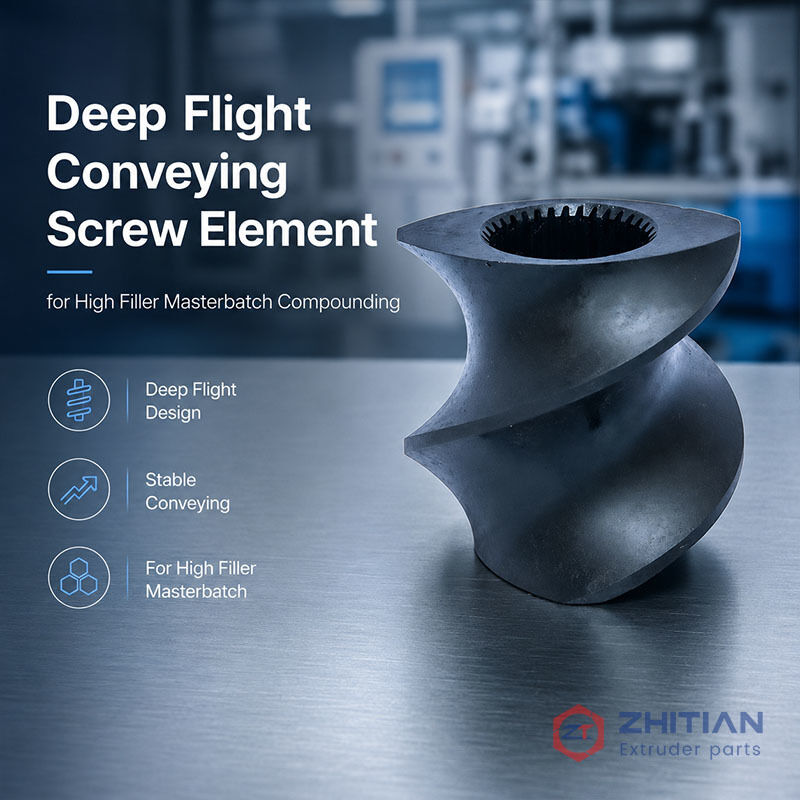

Este elemento de tornillo de vuelo profundo está diseñado para procesos de extrusión de doble tornillo que requieren una mejor admisión y transporte de polvos, cargas y otros materiales de baja densidad aparente.
En comparación con un elemento de transporte estándar, un diseño de vuelo profundo proporciona un mayor volumen libre en el canal del tornillo. Esto puede ayudar a aumentar la capacidad de admisión de material y mantener una alimentación más estable al procesar polvos o formulaciones ricas en cargas.
Ayuda a reducir problemas como:
- Admisión insuficiente de material en la sección de alimentación
- Transporte inestable de polvos de baja densidad aparente
- Tasa de alimentación fluctuante durante la adición de cargas
- Bajo llenado en el canal del tornillo
- Inconsistencia en la alimentación antes de las secciones de mezcla posteriores
- Capacidad de transporte limitada con elementos de vuelo estándar
Especificaciones clave
| Artículo |
Configuración disponible |
| Tipo de producto |
Elemento de tornillo de vuelo profundo |
| Función principal |
Mejorar la alimentación de polvos y cargas |
| Aplicaciones típicas |
Compounding de polvos, alimentación de cargas y materiales de baja densidad aparente |
| Tipo de elemento |
Elemento de tornillo de transporte |
| Característica del canal |
Vuelo profundo / volumen de canal aumentado |
| Geometría disponible |
Diámetro exterior, longitud, paso y forma de vuelo personalizados |
| Opciones de material |
Acero para herramientas, acero resistente al desgaste y materiales PM seleccionados |
| Conexión interna |
Estriado, chavetero o perfil personalizado |
| Base de fabricación |
Dibujo, muestra o dimensiones medidas |
| Inspección |
Dimensiones, geometría del vuelo, estriado interno y condición de la superficie |
| Propósito principal |
Aumentar el volumen de admisión y mejorar la estabilidad de la alimentación |
Por qué los polvos y las cargas son difíciles de alimentar
Los polvos y las cargas a menudo se comportan de manera diferente a las pastillas de polímero estándar.
Los materiales con baja densidad aparente o características de flujo deficientes pueden no entrar y llenar el canal del tornillo tan fácilmente como las pastillas de flujo libre.
Los ejemplos típicos incluyen:
- Polvo de carbonato de calcio
- Talco
- Dióxido de titanio
- Negro de carbón
- Polvos ignífugos
- Cargas minerales finas
- Regrind de baja densidad aparente
- Ingredientes de masterbatch ricos en polvos
Durante la alimentación, estos materiales pueden crear problemas como:
- Baja eficiencia de admisión
- Fluctuación de la alimentación
- Llenado incompleto del canal
- Reducción del rendimiento
- Acumulación de material cerca de la abertura de alimentación
- Inestabilidad antes de las zonas de amasado o mezcla posteriores
Cuando el canal de transporte estándar no proporciona suficiente volumen libre, un perfil de vuelo más profundo puede ayudar al tornillo a capturar y mover más material hacia adelante.
Cómo un diseño de vuelo profundo mejora la alimentación
La principal ventaja de un elemento de tornillo de vuelo profundo es su mayor volumen de transporte.
Un vuelo más profundo crea un espacio de canal más grande entre el núcleo del tornillo y el cilindro. Esto puede mejorar la cantidad de polvo o carga que entra en el tornillo durante cada rotación.
Los beneficios potenciales incluyen:
- Mayor capacidad de admisión
- Mejor transporte de material de baja densidad aparente
- Llenado más estable en el canal del tornillo
- Reducción de la falta de alimentación en las secciones posteriores
- Mejora de la continuidad antes de los elementos de mezcla o amasado
- Mejor adaptación a formulaciones ricas en polvos
El diseño de vuelo profundo no resuelve todos los problemas de alimentación por sí solo. También se deben considerar el comportamiento del material, el rendimiento del alimentador, la velocidad del tornillo, el enfriamiento del cilindro y la configuración general del tornillo.
Posiciones adecuadas para elementos de vuelo profundo
Generalmente se selecciona un elemento de vuelo profundo para posiciones donde se necesita una mejor admisión o transporte en las primeras etapas.
Las posiciones típicas incluyen:
- Zona de alimentación principal
- Zona de alimentación lateral
- Sección de introducción de polvo
- Sección de transporte de carga
- Zona de transporte temprana antes de los bloques de amasado
- Secciones donde los elementos de transporte estándar no proporcionan suficiente volumen de admisión
La posición exacta debe determinarse de acuerdo con la configuración del tornillo y el propósito del proceso.
En algunas aplicaciones, solo se requiere uno o unos pocos elementos de vuelo profundo. En otras, se pueden combinar varios elementos de transporte para crear una sección de admisión y transporte más larga.
Empareje el elemento con el material del proceso
El mejor diseño de vuelo profundo depende del material y el proceso real.
Los factores importantes incluyen:
- Tipo de polvo o carga
- Densidad aparente
- Tamaño de partícula
- Método de alimentación
- Rendimiento requerido
- Velocidad del tornillo
- Diámetro del cilindro
- Posición en la configuración del tornillo
- Elementos de tornillo posteriores
- Sensibilidad del material al cizallamiento o al calor
Por ejemplo, un material que fluye mal puede requerir más volumen de transporte, mientras que una formulación rica en cargas con una carga abrasiva mayor también puede requerir un material resistente al desgaste mejorado.
Por esta razón, la geometría y el material del vuelo profundo deben seleccionarse juntos en lugar de independientemente.
Opciones de material para diferentes condiciones de operación
Acero para herramientas estándar
Para la alimentación general de polvos y cargas, las soluciones de acero para herramientas estándar pueden ser adecuadas cuando el desgaste abrasivo es moderado.
Acero resistente al desgaste
Donde las cargas crean una mayor carga abrasiva, un material resistente al desgaste puede ayudar a mantener la geometría del vuelo durante un período más prolongado.
Materiales de metalurgia de polvos
Para aplicaciones más exigentes, se pueden considerar materiales PM seleccionados cuando se requiere un equilibrio diferente de resistencia al desgaste, dureza y tenacidad.
La selección del material debe reflejar tanto la función de alimentación como las condiciones de desgaste operativo.
Reemplazo personalizado para extrusoras de doble tornillo existentes
Los elementos de tornillo de vuelo profundo se pueden fabricar según:
- Dibujos técnicos originales
- Muestras de tornillo existentes
- Dimensiones medidas
- Información de configuración del tornillo
- Requisitos del proceso
Las características personalizables incluyen:
- Diámetro exterior
- Longitud del elemento
- Paso
- Profundidad del vuelo
- Número de vuelos
- Estriado interno
- Perfil del chavetero
- Material
- Tratamiento superficial
Un elemento de reemplazo debe coincidir tanto con la conexión del eje como con la geometría de trabajo externa requerida por el conjunto de tornillo existente.
Fabricación e inspección
La inspección puede incluir:
- Diámetro exterior
- Longitud del elemento
- Paso y geometría del vuelo
- Profundidad del vuelo
- Dimensiones del estriado interno
- Concentricidad
- Condición de la superficie
- Verificación del material
- Condición del tratamiento térmico
- Ajuste con calibres de inspección
Los registros dimensionales se pueden conservar para futuros pedidos repetidos.
Información requerida para evaluación técnica
Por favor proporcione:
- Información de la extrusora
- Dibujo o muestra del elemento de tornillo
- Material procesado
- Tipo de polvo o carga
- Densidad aparente o condición de alimentación
- Requisito de rendimiento
- Velocidad del tornillo
- Material del elemento de tornillo existente
- Posición del elemento en la configuración del tornillo
- Problema de alimentación actual
- Fotografías, si están disponibles
- Cantidad requerida
Preguntas frecuentes
¿Cuándo se debe usar un elemento de tornillo de vuelo profundo?
Se puede considerar cuando los elementos de transporte estándar no proporcionan suficiente volumen de admisión o cuando la alimentación de polvos y cargas es inestable.
¿Es un elemento de vuelo profundo adecuado para polvos de baja densidad aparente?
Sí. Se utiliza comúnmente para aumentar el volumen de transporte y mejorar la admisión de polvos que no llenan fácilmente un canal estándar.
¿Un elemento de vuelo profundo aumenta el rendimiento automáticamente?
Puede ayudar a mejorar la capacidad de admisión, pero el rendimiento final todavía depende del rendimiento del alimentador, la velocidad del tornillo, las restricciones posteriores y la configuración general del tornillo.
¿El elemento también se puede fabricar en un material resistente al desgaste?
Sí. Si la carga procesada es abrasiva, se puede seleccionar un material resistente al desgaste o PM según la condición de operación.
Solicitar una revisión de elemento de tornillo de vuelo profundo
Envíenos su dibujo de tornillo, información del material y problema de alimentación actual.
Podemos ayudar a evaluar:
- ¿Si un diseño de vuelo profundo es adecuado?
- ¿Qué posición del tornillo debe usar el elemento?
- ¿Si también se requiere material resistente al desgaste?
- ¿Qué dimensiones deben confirmarse antes del reemplazo?
- ¿Cómo debe coincidir el elemento con la configuración del tornillo existente?
