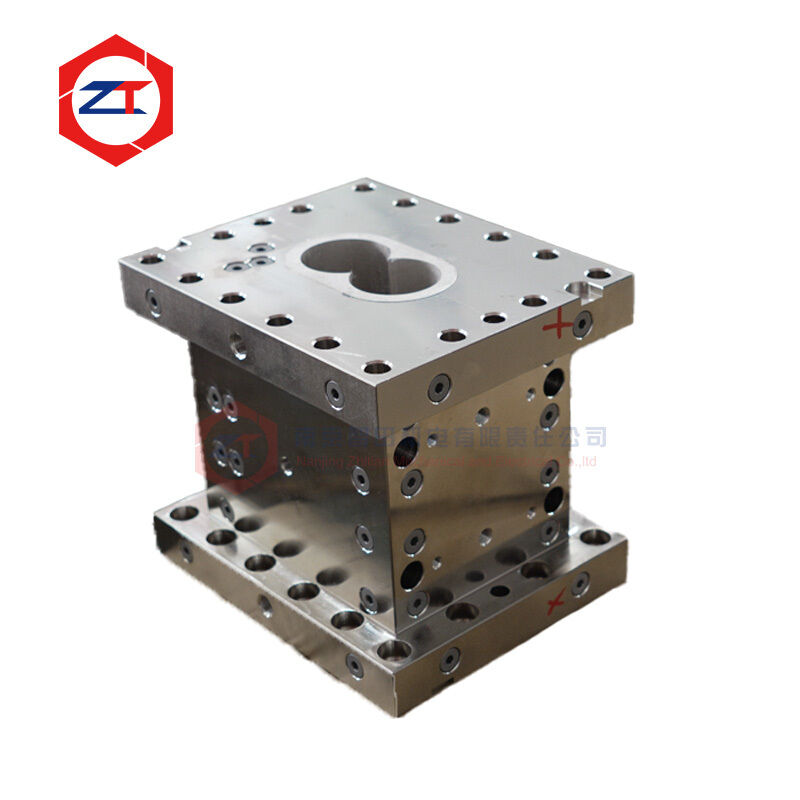

Este barril de extrusora de doble husillo para compuestos de plástico está diseñado para plásticos de ingeniería y formulaciones de polímeros modificados donde los rellenos abrasivos y los aditivos químicamente agresivos pueden atacar el interior del barril al mismo tiempo.
Las aplicaciones típicas incluyen plásticos reforzados con fibra de vidrio, compuestos con carga mineral, formulaciones ignífugas y polímeros de ingeniería de alto rendimiento.
En lugar de seleccionar el barril solo por dureza, el material del interior del barril se puede adaptar a la combinación real de abrasión, corrosión, temperatura y carga del proceso.
Esto ayuda a reducir problemas como:
- Rápida ampliación del interior en procesamiento con alta carga de relleno
- Picaduras combinadas con desgaste abrasivo
- Holgura inestable entre el husillo y el barril
- Reducción de la producción y estabilidad de la presión
- Desgaste localizado alrededor de zonas de mezcla intensiva
- Reemplazo frecuente de secciones de barril de alta carga
Especificaciones clave
| Artículo |
Configuración disponible |
| Tipo de producto |
Barril de extrusora de doble husillo para compuestos de plástico |
| Aplicaciones principales |
Plásticos de ingeniería, polímeros con carga y compuestos ignífugos |
| Condición de desgaste principal |
Abrasión y corrosión combinadas |
| Estructura del barril |
Construcción sólida, revestida o segmentada |
| Opciones de revestimiento |
Acero para herramientas, aleación bimetálica, aleación a base de níquel y sistemas personalizados |
| Protección del interior |
Nitruración, recubrimiento láser o manguito de aleación integral |
| Base de fabricación |
Dibujo, muestra usada o dimensiones medidas |
| Secciones disponibles |
Cerradas, de alimentación, de venteo y de alimentación lateral |
| Control de temperatura |
Canales de calentamiento y enfriamiento personalizados |
| Inspección |
Interior, distancia entre centros, interfaces y verificación de materiales |
| Propósito principal |
Reducir el desgaste combinado del interior y mantener la holgura operativa |
Por qué los plásticos de ingeniería crean un desgaste complejo del barril
La composición de plásticos de ingeniería a menudo combina varios ingredientes agresivos en una sola formulación.
Los ejemplos incluyen:
- Fibra de vidrio
- Carbonato de calcio
- Talco
- Mica
- Retardantes de llama minerales
- Pigmentos
- Modificadores reactivos
- Aditivos retardantes de llama corrosivos
La fibra de vidrio y las partículas minerales crean abrasión mecánica al pasar entre los elementos giratorios del husillo y el interior del barril.
Al mismo tiempo, algunos aditivos o productos de descomposición pueden atacar químicamente la superficie de trabajo.
Cuando estos dos mecanismos ocurren juntos, la corrosión puede debilitar la superficie mientras que las partículas abrasivas eliminan continuamente la capa dañada.
Por lo tanto, el barril puede desgastarse mucho más rápido de lo esperado por cualquiera de los mecanismos por separado.
Adapte el material del interior a la formulación
Un solo material de barril no es adecuado para todos los compuestos de plásticos de ingeniería.
La selección del material debe considerar:
- Tipo de polímero
- Porcentaje de fibra de vidrio
- Porcentaje de carga mineral
- Sistema retardante de llama
- Temperatura de procesamiento
- Velocidad del husillo
- Intensidad de cizallamiento
- Patrón de desgaste existente
Acero aleado nitrurado
El 38CrMoAlA con nitruración se puede utilizar para aplicaciones de composición general donde la abrasión y la corrosión son relativamente moderadas.
Ofrece un equilibrio práctico entre rendimiento y costo, pero puede que no proporcione una vida útil suficiente en formulaciones con alta carga de relleno.
Revestimiento de acero para herramientas o bimetálico
Para compuestos con alta carga de fibra de vidrio o mineral, los sistemas de revestimiento de acero para herramientas y bimetálicos pueden proporcionar una mayor resistencia al desgaste abrasivo.
Pueden aplicarse particularmente en secciones expuestas a mezcla intensiva o alta presión.
Protección de aleación a base de níquel
Donde la corrosión acompaña al desgaste abrasivo, los sistemas de aleación a base de níquel pueden proporcionar resistencia química adicional.
Un barril de doble husillo revestido de aleación puede combinar un barril exterior estructural con una superficie de trabajo interior protegida, lo que permite seleccionar el material del interior específicamente para el compuesto procesado.
Interior revestido con láser o de aleación integral
Para condiciones de operación más exigentes, el revestimiento láser o un manguito de aleación integral pueden proporcionar una protección mejorada del interior.
El revestimiento láser forma un enlace metalúrgico entre la capa resistente al desgaste y el sustrato, mientras que un manguito de aleación integral proporciona un interior protegido continuo.
La solución adecuada debe seleccionarse de acuerdo con el mecanismo de falla real y la vida útil esperada.
Proteja las secciones con la mayor carga de proceso
El desgaste rara vez es igual en todo el conjunto del barril.
El mayor desgaste a menudo aparece cerca de:
- Posiciones de alimentación de fibra de vidrio
- Zonas de amasado intensivo
- Secciones de alta carga mineral
- Áreas de mezcla reactiva
- Zonas de acumulación de presión
- Secciones que operan a alta temperatura
Por lo tanto, no siempre es necesario utilizar el mismo material de alto costo en todo el conjunto del barril.
Por ejemplo:
- Se puede retener material estándar en secciones de transporte de baja carga
- Se pueden usar revestimientos resistentes al desgaste en zonas de alto cizallamiento
- Se pueden aplicar aleaciones resistentes a la corrosión donde haya aditivos reactivos
Este enfoque específico por zona concentra la inversión de material donde el riesgo de falla es mayor.
Mantenga la holgura entre el husillo y el barril
A medida que el interior del barril se desgasta, la holgura entre los elementos del husillo y el barril aumenta.
Una holgura excesiva puede provocar:
- Retroceso de material
- Reducción de la eficiencia de transporte
- Menor producción
- Presión de fusión inestable
- Cambios en el comportamiento de cizallamiento y mezcla
- Mayor variación en el tiempo de residencia
Por esta razón, el desgaste del barril debe evaluarse junto con el desgaste de los elementos del husillo.
Instalar nuevos elementos de husillo en un barril excesivamente desgastado puede no restaurar completamente el rendimiento de extrusión original.
Durante la fabricación de reemplazo, las dimensiones críticas incluyen:
- Geometría del interior
- Distancia entre centros
- Longitud del barril
- Superficies de conexión
- Dimensiones de posicionamiento
- Ubicaciones de los agujeros de los pernos
- Alineación con secciones de barril adyacentes
Fabricación personalizada para extrusoras existentes
El barril se puede fabricar según:
- Dibujos técnicos originales
- Muestras de barriles usados
- Dimensiones medidas
- Interfaces de máquina existentes
- Información del proceso y la formulación
Las características personalizables incluyen:
- Dimensiones del interior
- Distancia entre centros
- Longitud total
- Superficies de conexión
- Aberturas de alimentación y venteo
- Interfaces de alimentador lateral
- Agujeros de calentamiento
- Canales de enfriamiento
- Agujeros para sensores de temperatura
- Material del revestimiento
- Protección del interior
Cuando se suministra un barril desgastado como muestra, las dimensiones dañadas deben identificarse y corregirse primero en lugar de copiarse directamente.
Fabricación e inspección de calidad
La inspección puede incluir:
- Dimensiones del interior
- Distancia entre centros
- Longitud total
- Precisión de la cara de conexión
- Dimensiones de posicionamiento
- Ubicaciones de los agujeros de los pernos
- Dimensiones de los puertos
- Condición de la superficie interior
- Sellado del canal de enfriamiento
- Verificación de materiales y tratamientos
Los registros dimensionales se pueden conservar para futuros pedidos repetidos y trazabilidad de reemplazo.
Información requerida para la evaluación de materiales
Por favor proporcione:
- Dibujo de la extrusora o muestra de barril usado
- Polímero procesado
- Porcentaje de fibra de vidrio
- Tipo y porcentaje de carga mineral
- Información sobre aditivos retardantes de llama o reactivos
- Temperatura de procesamiento
- Material del barril existente
- Vida útil actual
- Fotografías del interior desgastado
- Posición de la sección más desgastada
- Objetivo de vida útil requerido
- Cantidad requerida
Esta información ayuda a determinar si el principal mecanismo de falla es abrasión, corrosión o una combinación de ambos.
Preguntas frecuentes
Qué material de barril es adecuado para plásticos reforzados con fibra de vidrio?
El material apropiado depende del porcentaje de fibra de vidrio, la configuración del husillo, el rendimiento y las condiciones de operación. Los sistemas de revestimiento de acero para herramientas, bimetálicos u otros resistentes al desgaste generalmente se consideran para servicio abrasivo severo.
Los compuestos ignífugos requieren barriles resistentes a la corrosión?
No todas las formulaciones ignífugas tienen la misma corrosividad. La selección del material debe basarse en el sistema retardante de llama específico, la temperatura y el daño observado.
Se puede combinar la resistencia al desgaste y a la corrosión en un solo barril?
Sí. Se pueden seleccionar revestimientos bimetálicos, aleaciones a base de níquel, capas revestidas con láser y otros sistemas de aleación para abordar ambos mecanismos.
Cada sección del barril necesita el mismo material mejorado?
No. Se pueden usar diferentes materiales en diferentes zonas de proceso según las condiciones reales de desgaste y corrosión.
Solicitar una revisión del material del barril de composición
Envíenos su formulación, porcentaje de relleno, material del barril existente y fotografías del interior desgastado.
Podemos ayudar a evaluar:
- Si el problema principal es abrasión, corrosión o desgaste combinado
- Qué secciones del barril requieren protección mejorada
- Si el acero para herramientas, la aleación bimetálica, la aleación a base de níquel u otra solución es más adecuada
- Si se debe verificar la holgura existente entre el husillo y el barril
- Qué dimensiones deben confirmarse antes de la fabricación
