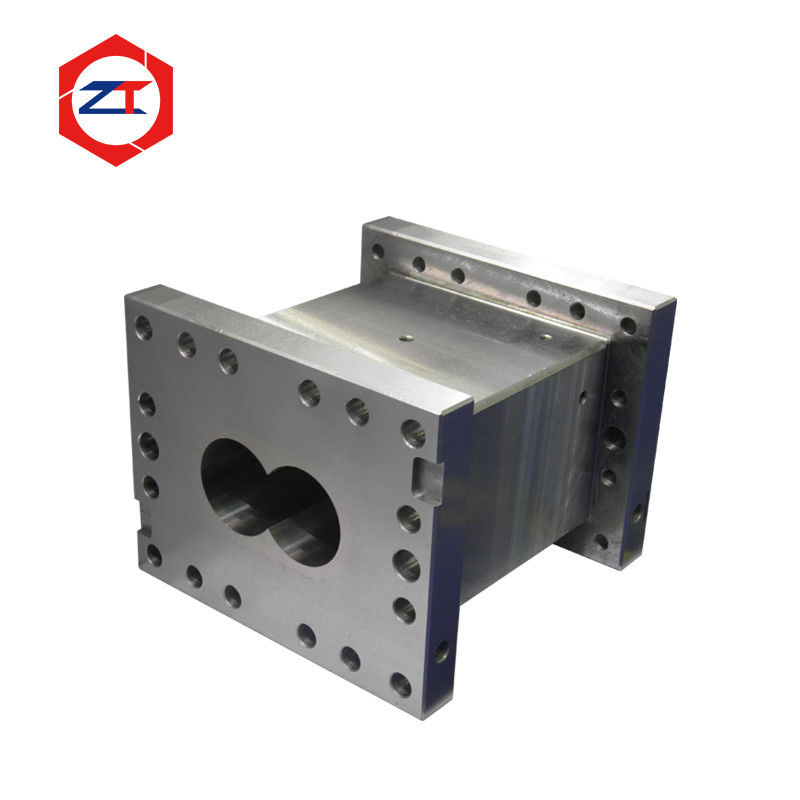

Juego de tornillo y barril de doble husillo de 65 mm y elementos de tornillo para extrusión de láminas de PET
Este juego de barril y elementos de tornillo de doble husillo de 65 mm está diseñado para líneas de extrusión de láminas de PET que requieren componentes de reemplazo coincidentes en lugar de comprar el barril y los elementos de tornillo por separado.
La configuración se basa en un sistema de doble husillo Modelo 65 con un diámetro interior del barril de Φ63 mm y una distancia entre centros de 52 mm. La configuración original del producto combina una estructura de barril con revestimiento integral con elementos de tornillo W6Mo5Cr4V2 (6542) y puede incluir secciones de barril cerradas, de alimentación, de ventilación y combinadas.
Al evaluar el barril y los elementos del tornillo como un único sistema de trabajo, el juego de reemplazo ayuda a mantener la geometría correcta, la compatibilidad de ensamblaje y la holgura entre el tornillo y el barril.
Los problemas típicos que puede abordar incluyen:
- El barril y los elementos del tornillo comprados en diferentes fuentes no coinciden correctamente
- Holgura excesiva después de reemplazar solo los elementos del tornillo desgastados
- Barril nuevo instalado con tornillos existentes muy desgastados
- Dimensiones incorrectas de la estría o del elemento del tornillo
- Dimensiones del barril de ventilación que no coinciden con la línea de PET existente
- Dificultad para reproducir una configuración de extrusión antigua
Especificaciones clave
| Artículo |
Configuración |
| Referencia de máquina |
Modelo 65 |
| Diámetro interior del barril |
Φ63 mm |
| Distancia entre centros |
52 mm |
| Tamaño típico del barril |
240 × 210 × 170 mm |
| Estructura del barril |
Cuerpo de acero 45# con revestimiento integral |
| Material del elemento del tornillo |
W6Mo5Cr4V2 / 6542 |
| Aplicación |
Extrusión de láminas de PET |
| Opciones de barril |
Secciones cerradas, de alimentación, de ventilación, de alimentación lateral y combinadas |
| Base de fabricación |
Dibujo, muestra o dimensiones medidas |
| Propósito principal |
Reemplazo coincidente de barril y elemento de tornillo |
La página del producto existente enumera estas dimensiones clave del Modelo 65 y identifica el producto como un barril con revestimiento integral combinado con elementos de tornillo 6542.
¿Por qué reemplazar el barril y los elementos del tornillo como un juego coincidente?
El diámetro interior del barril y los elementos del tornillo trabajan juntos para crear la holgura de procesamiento real dentro de una extrusora de doble husillo.
Durante la producción a largo plazo, ambos componentes se desgastan gradualmente.
Si solo se reemplazan los elementos del tornillo mientras que el diámetro interior del barril ya está sobredimensionado, los nuevos tornillos aún pueden operar con una holgura excesiva.
Del mismo modo, instalar un barril nuevo mientras se continúan utilizando elementos de tornillo muy desgastados puede no restaurar la condición de trabajo original.
Para la extrusión de láminas de PET, una holgura de trabajo incorrecta puede contribuir a:
- Retroceso del material
- Eficiencia de transporte reducida
- Presión inestable
- Cambios en el comportamiento de llenado
- Menor repetibilidad del proceso
Para sistemas muy desgastados, evaluar el barril y los elementos del tornillo juntos proporciona una mejor base para el reemplazo.
Barril con revestimiento integral para protección contra el desgaste
La configuración del barril utiliza un cuerpo de acero estructural combinado con un revestimiento integral.
Esta construcción permite que el material del diámetro interior de trabajo se seleccione de acuerdo con la condición real del proceso, mientras que el cuerpo exterior del barril proporciona soporte estructural.
La página actual también enumera múltiples opciones de material de revestimiento y barril para condiciones de desgaste, corrosión y desgaste-corrosión combinadas.
Para el procesamiento de PET, la selección del material debe considerar:
- Nivel de contaminación del PET reciclado
- Rellenos o aditivos
- Temperatura de procesamiento
- Patrón de desgaste existente del barril
- Vida útil requerida
- Condiciones de limpieza y operación
Por lo tanto, el revestimiento debe seleccionarse de acuerdo con las condiciones reales de falla en lugar de solo la dureza.
Elementos de tornillo W6Mo5Cr4V2
W6Mo5Cr4V2, comúnmente conocido como 6542, se utiliza para los elementos de tornillo en la configuración actual.
Los elementos de tornillo de reemplazo se pueden fabricar de acuerdo con la disposición existente del tornillo, que incluye:
- Elementos de transporte
- Elementos de amasado
- Elementos inversos
- Elementos de transición
- Perfiles de tornillo personalizados
Las dimensiones importantes incluyen el diámetro exterior, la longitud del elemento, el paso, la estría interna y la conexión con los elementos de tornillo adyacentes.
Para proyectos de reemplazo, tanto el perfil de trabajo externo como la conexión del eje interno deben coincidir con el equipo existente.
Secciones de barril para extrusión de láminas de PET
La extrusión de láminas de PET puede requerir más que un barril cerrado estándar.
Dependiendo de la configuración de la máquina, las secciones del barril pueden incluir:
- Barril de alimentación
- Barril de procesamiento cerrado
- Barril de ventilación
- Sección de ventilación al vacío
- Barril combinado
- Sección de proceso personalizada
La página existente identifica específicamente los barriles de ventilación y combinados para la extrusión de láminas de PET.
Para el procesamiento de PET, las secciones de ventilación son particularmente importantes cuando el proceso requiere la eliminación de humedad o componentes volátiles.
Por lo tanto, los barriles de ventilación de reemplazo deben coincidir no solo con el diámetro interior y la distancia entre centros, sino también con la abertura de ventilación, la interfaz de montaje y las secciones de barril circundantes.
Reemplazo preciso a partir de dibujo o muestra
El juego de barril y elementos de tornillo se puede reproducir de acuerdo con:
- Dibujos técnicos originales
- Muestras de barril existentes
- Muestras de elementos de tornillo existentes
- Dimensiones medidas
- Configuración completa del tornillo
Las dimensiones críticas del barril incluyen:
- Diámetro interior de Φ63 mm
- Distancia entre centros de 52 mm
- Longitud del barril
- Caras de conexión
- Posiciones de los orificios de los pernos
- Abertura de ventilación
- Interfaces de calefacción y refrigeración
Para los elementos del tornillo, también se deben confirmar la estría, el paso, el perfil y la longitud total ensamblada.
Cuando se utilizan componentes desgastados como muestras, el desgaste de servicio debe separarse de las dimensiones de diseño originales antes de la fabricación.
Fabricación e inspección
La inspección puede incluir:
- Dimensiones del diámetro interior del barril
- Distancia entre centros
- Dimensiones de la interfaz del barril
- Diámetro exterior del elemento del tornillo
- Estría interna
- Longitud y perfil del elemento
- Verificación de material
- Sellado del canal de refrigeración
- Compatibilidad de ensamblaje
Los datos dimensionales se pueden conservar después de la confirmación para simplificar futuros pedidos de reemplazo repetidos.
Información requerida para la evaluación
Por favor proporcione:
- Modelo de extrusora
- Dibujo o muestra del barril
- Dibujo o muestra del elemento del tornillo
- Configuración completa del tornillo, si está disponible
- Tipo de material PET
- PET virgen o reciclado
- Condición de desgaste actual
- Materiales existentes del barril y del tornillo
- Configuración de ventilación
- Cantidad requerida
Preguntas frecuentes
¿Se pueden pedir juntos el barril y los elementos del tornillo?
Sí. Esta página está posicionada específicamente como un juego de reemplazo coincidente.
¿El diámetro interior es de 65 mm?
La configuración actual del Modelo 65 utiliza un diámetro interior de Φ63 mm y una distancia entre centros de 52 mm.
¿Se pueden reemplazar solo los componentes desgastados?
Sí, pero los componentes restantes del barril y del tornillo deben inspeccionarse para garantizar que la holgura de trabajo siga siendo aceptable.
¿Se puede mejorar el material?
Sí. Los materiales del revestimiento del barril y de los elementos del tornillo se pueden reconsiderar de acuerdo con el desgaste real, la corrosión y las condiciones de procesamiento del PET.
Solicitar una revisión de reemplazo de extrusión de PET
Envíenos su dibujo del barril, muestras de elementos de tornillo o dimensiones existentes. Podemos evaluar si el barril y los tornillos deben reemplazarse juntos y confirmar las dimensiones críticas antes de la fabricación.
