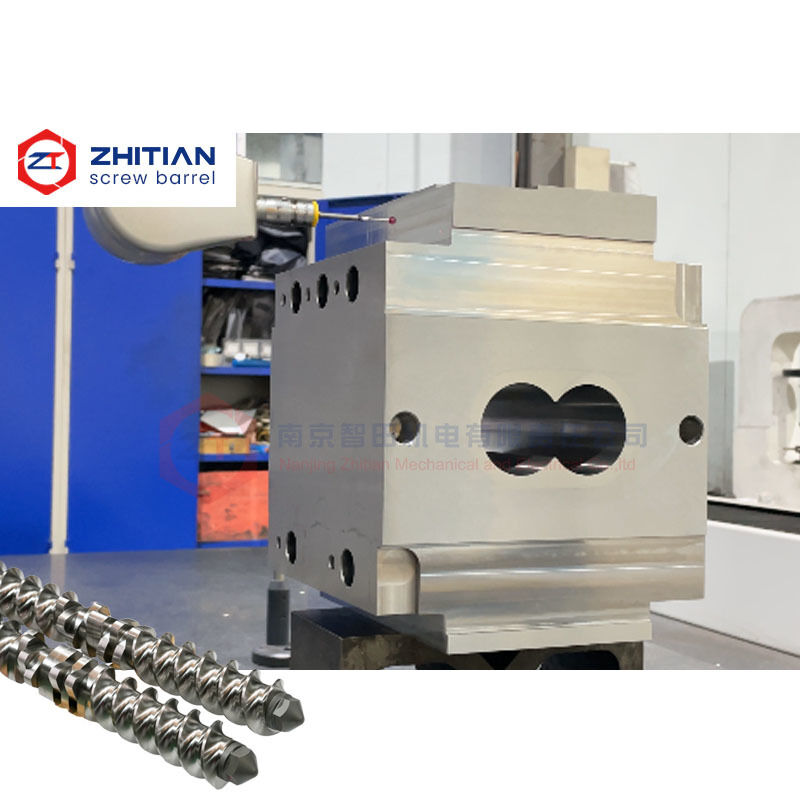

Este cañón de extrusora de doble tornillo está diseñado con circuitos de calefacción y refrigeración configurados de forma independiente para secciones individuales del cañón.
Permite que diferentes zonas de proceso funcionen a diferentes temperaturas objetivo en lugar de depender de una condición térmica uniforme en toda la línea de extrusión completa.
El diseño ayuda a los usuarios a resolver problemas de procesamiento comunes como:
- Interferencia de temperatura entre las secciones adyacentes del barril
- Respuesta lenta cuando se requiere ajustar las temperaturas del proceso
- Temperatura de fusión inestable durante largas series de producción
- Sobrecalentamiento en zonas de mezcla de alto corte
- Insuficiente refrigeración cerca de las posiciones de alimentación o de alimentación lateral
- Variación de lote a lote causada por condiciones térmicas inconsistentes
- Materiales difíciles de procesar con diferentes requisitos térmicos
Los orificios de calefacción, canales de enfriamiento, posiciones de sensores e interfaces de conexión se pueden personalizar de acuerdo con el dibujo original del barril, la muestra utilizada y el proceso de extrusión.
Especificaciones clave
| Punto de trabajo |
Configuración disponible |
| Tipo de producto |
Barril de extrusora de doble tornillo con control de temperatura |
| Estructura del barril |
Construcción modular segmentada |
| Control de la temperatura |
Calentamiento y refrigeración independientes por sección de barril |
| Secciones disponibles |
Cerrado, alimentación, ventilación, vacío y alimentación lateral |
| Configuración de calefacción |
Las hojas de los calentadores o las interfaces de calefacción personalizadas |
| Configuración de refrigeración |
Canales de agua independientes con posiciones de entrada y salida personalizadas |
| Configuración del sensor |
Agujeros de sensores de temperatura personalizados |
| Base de fabricación |
Dibujo, muestra utilizada o dimensiones medidas |
| Opciones de materiales |
Acero nitrado, acero para herramientas, estructuras bimetálicas y de aleación |
| Inspección |
Dimensiones, posición del canal y funcionamiento del sellado |
| El propósito principal |
Reducir las interferencias térmicas y estabilizar la temperatura del proceso |
Control de cada zona de proceso de forma independiente
Las diferentes etapas de la extrusión de doble tornillo no siempre requieren la misma temperatura.
La zona de alimentación puede requerir enfriamiento para evitar el ablandamiento prematuro o la unión de materiales; las zonas de fusión y mezcla pueden requerir calentamiento controlado,mientras que las secciones de alto corte pueden generar suficiente calor interno y requieren enfriamiento adicional.
Una configuración de barril controlada de forma independiente permite ajustar la temperatura de cada sección de acuerdo con su función de proceso real.
Esto proporciona una mayor flexibilidad en el procesamiento:
- Polímeros sensibles al calor
- Plásticos de ingeniería
- Coloración y aditivos en los lotes maestros
- Formulaciones reactivas
- Materiales con ventanas de procesamiento estrechas
- Compuestos que requieren una fusión por etapas
- Productos que se cambian con frecuencia en la misma línea de extrusión
Reducir la interferencia térmica entre secciones adyacentes
El calor puede transferirse de una sección de barril a otra a través del cuerpo del barril, las superficies de conexión y el material procesado.
Cuando las zonas adyacentes tienen requisitos de temperatura significativamente diferentes, esta interacción térmica puede hacer que el control de la temperatura sea menos sensible.
Las posibles consecuencias incluyen:
- La sección de alimentación se está calentando demasiado.
- Fusión prematura cerca de la abertura de alimentación
- Material de puente o alimentación irregular
- Temperatura de fusión excesiva en la zona de mezcla
- Tiempo de enfriamiento más largo después de un cambio de producto
- Ajuste manual frecuente de los ajustes de temperatura
Los canales independientes de calefacción y refrigeración no pueden eliminar por completo la transferencia de calor, pero proporcionan un mejor control sobre cómo cada sección del barril responde a los cambios de proceso.
La condición de temperatura final depende también de la velocidad del tornillo, el rendimiento, la energía de cizallamiento, las propiedades del material y las condiciones del agua de enfriamiento.
Mejorar la estabilidad de la temperatura en zonas de alto corte
El corte mecánico generado por los elementos de tornillo giratorios puede generar una cantidad significativa de calor.
En las zonas de amasaje, mezcla y presión intensivas, la temperatura del material puede seguir aumentando incluso cuando se apagan los calentadores externos.
Una sección de barril con un circuito de enfriamiento dedicado puede eliminar parte de este exceso de calor y ayudar a mantener una ventana de procesamiento más estable.
Esto puede ayudar a reducir:
- Degradación de los polímeros
- Discoloración
- Cambios en la viscosidad
- Generación volátil excesiva
- Presión de fusión inestable
- Variación de las propiedades del producto final
La configuración del canal de refrigeración debe evaluarse junto con el diseño de los tornillos y las condiciones de funcionamiento.Una sola modificación del cañón no puede corregir el corte excesivo causado por una configuración de tornillo inadecuada.
Apoyar condiciones de alimentación estables
El control de la temperatura cerca de las zonas principales de alimentación y de alimentación lateral es especialmente importante para los materiales que se ablandan fácilmente o tienen una baja densidad de volumen.
Si el barril de alimentación se calienta demasiado, el material puede adherirse a la abertura del barril o comenzar a derretirse antes de entrar en la zona de proceso prevista.
Esto puede causar:
- Ingesta irregular de material
- Fluctuación de la alimentación
- Producción más baja
- Acumulación de material cerca del puerto de alimentación
- Aumento de la frecuencia de limpieza
Los canales de enfriamiento dedicados se pueden colocar alrededor de la sección de alimentación de acuerdo con el tamaño de la abertura, la posición del alimentador y la estructura del barril disponible.
El diseño de refrigeración debe evitar debilitar las zonas estructurales críticas o interferir con los orificios de los tornillos y las superficies de conexión.
Diseño de calefacción y refrigeración personalizado
El sistema de control térmico puede fabricarse de acuerdo con la disposición original de la máquina o adaptarse a un proceso revisado.
La personalización disponible incluye:
- Cantidad y posición del orificio del calentador
- Diámetro y profundidad del orificio del calentador
- Dirección del canal de enfriamiento
- Posiciones de entrada y salida del agua de refrigeración
- Circuitos independientes para secciones individuales
- Ubicación del sensor de temperatura
- Arreglo de puerto y brida
- Interfaces para mangueras o tuberías existentes
- Estructura de sellado
- Dimensiones de conexión con barriles adyacentes
Para los proyectos de reemplazo, el nuevo cañón debe conectarse al sistema de calefacción, refrigeración y sensores existente sin requerir modificaciones innecesarias en la máquina.
Elige el material del barril por separado del diseño térmico
La estructura de control de temperatura y el material de desgaste del barril son dos decisiones de diseño separadas.
Un cañón de nitruro estándar puede ser adecuado para el procesamiento general de polímeros con un desgaste moderado.
Las opciones de materiales disponibles incluyen:
- 38CrMoAlA con boro nitrado
- Cubiertas de acero herramienta
- Cubiertas de acero o acero
- Camisetas y chalecos, con un diámetro superior a 30 cm
- Con un diámetro de diámetro superior a 15 mm
- Cubierta de aleación integral
- Sistema de aleación resistente a la corrosión
El material debe seleccionarse en función de las condiciones de abrasión, corrosión, presión y limpieza y no solo de los requisitos de temperatura.
Fabricación e inspección de canales
Los aparatos de calefacción y refrigeración deben estar ubicados con precisión, ya que se encuentran cerca del orificio, de los orificios de los tornillos y de las estructuras de conexión.
La inspección puede incluir:
- Dimensiones del orificio interior
- Distancia desde el centro
- Duración total del barril
- Precisión de la cara de conexión
- Posición y profundidad del orificio del calentador
- Posición del canal de enfriamiento
- Dimensiones de las entradas y salidas
- Posición del sensor de temperatura
- Continuidad del canal
- Sellado del canal de enfriamiento
- Alineación con las secciones adyacentes
Se pueden realizar ensayos de presión o de sellado en los canales de refrigeración antes del envío.
Los registros de inspección también pueden conservarse para futuros pedidos repetidos.
Información requerida para la evaluación técnica
Por favor, proporcione:
- Dibujo original del barril o muestra utilizada
- Posición del barril en el proceso de extrusión
- Método de calefacción existente
- Disposición existente de los canales de refrigeración
- Posiciones de entrada y salida del agua de refrigeración
- Disposición del sensor de temperatura
- Temperatura objetivo actual para cada zona
- Fluctuación de la temperatura real
- Materiales procesados
- Velocidad de los tornillos y rendimiento aproximado
- Descripción del problema térmico actual
- Cantidad requerida
Los datos de temperatura de la producción real pueden ayudar a determinar si el problema principal proviene del barril, la configuración del proceso, la configuración del tornillo o el sistema de refrigeración.
Preguntas frecuentes
¿Puede cada sección del barril tener un circuito de enfriamiento separado?
Sí, cuando la estructura del barril y el espacio disponible lo permitan. La disposición del canal debe estar coordinada con los orificios de los pernos, puertos, orificios de calefacción y superficies de conexión.
¿Puede el enfriamiento independiente evitar el sobrecalentamiento por completo?
No necesariamente. El sobrecalentamiento también puede ser causado por una velocidad excesiva del tornillo, un corte alto, un flujo de material restringido o una configuración de tornillo inadecuada.
¿Puede el nuevo barril conectarse al sistema de calefacción y refrigeración existente?
Sí, las posiciones de entrada, salida, orificios del calentador y las interfaces de los sensores se pueden ajustar a la disposición original cuando se proporcionan dimensiones precisas.
¿Es útil el control independiente de la temperatura para cambios frecuentes de material?
Sí, el control separado de la zona del barril puede facilitar el ajuste de diferentes secciones del proceso durante los cambios de producto, aunque el tiempo de respuesta real también depende de la masa del barril,condiciones de potencia de calefacción y agua de refrigeración.
Solicitar una revisión de la configuración de control de temperatura
Envíenos su dibujo del barril, el diseño de calefacción y refrigeración existente, y el problema actual de control de temperatura.
Podemos ayudar a evaluar:
- Qué secciones de barril requieren enfriamiento independiente
- Si se debe cambiar la posición de la calefacción o del sensor
- Si las zonas de temperatura adyacentes interfieren entre sí
- Si se pueden conservar las interfaces de refrigeración existentes
- Las dimensiones que deben confirmarse antes de la fabricación
Envíe sus requisitos de zona de temperatura para revisión técnica
