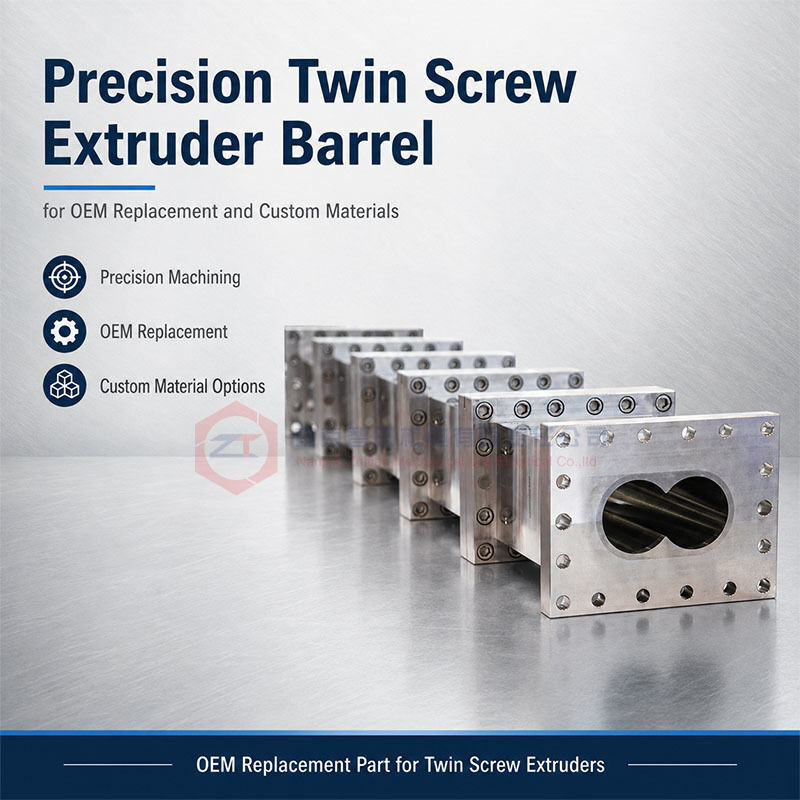

Barril extrusor de doble tornillo de precisión para reemplazo OEM y materiales personalizados

Cilindro de precisión para extrusora de doble husillo para reemplazo OEM y materiales personalizados

Este cilindro de precisión para extrusora de doble husillo está diseñado para proyectos de sustitución en los que la compatibilidad dimensional y la selección de materiales son igualmente importantes. Se fabrica a partir de la geometría de la máquina existente, las condiciones del proceso y los problemas reales de desgaste o corrosión.

Hacer coincidir únicamente el tamaño nominal no es suficiente. El perfil del ánima, la distancia entre centros, las caras de conexión, las dimensiones de centrado y las interfaces de los cilindros adyacentes deben encajar correctamente. El material del ánima de trabajo también debe adecuarse al polímero, las cargas, los aditivos y las condiciones de funcionamiento.

El producto combina dos capacidades fundamentales: reemplazo OEM preciso y personalización de materiales específica para cada aplicación.

Especificaciones clave

El reemplazo de precisión comienza con la máquina existente

Un cilindro de reemplazo debe reproducir la geometría requerida por la extrusora existente, no simplemente copiar su apariencia externa.

Las dimensiones críticas incluyen el perfil de doble ánima, la distancia entre centros, la longitud del cilindro, las caras de conexión, las superficies de centrado, el patrón de orificios de pernos, las interfaces de control de temperatura y las aberturas de proceso.

Si estas dimensiones no son uniformes o presentan discrepancias, el nuevo cilindro puede provocar desalineación del ánima, escalones internos, holgura desigual entre el husillo y el cilindro o dificultades de montaje.

Cuando no se dispone de los planos originales, se puede medir un cilindro existente, pero no deben copiarse directamente las dimensiones desgastadas o corroídas.

Mantener la holgura correcta entre el husillo y el cilindro

El cilindro y los elementos del husillo funcionan como un único sistema. A medida que el ánima se desgasta, la holgura de trabajo aumenta, lo que puede reducir la eficiencia de transporte, la estabilidad de presión y la repetibilidad del proceso.

Por lo tanto, la sustitución del cilindro también debe tener en cuenta el estado de los elementos del husillo. Si ambos componentes están muy desgastados, sustituir solo el cilindro puede no restaurar por completo la relación de trabajo original.

Seleccionar el material según el mecanismo de falla

No existe un único material de cilindro que sea el mejor para todos los procesos.

Procesamiento general: El acero nitrurado puede ser una opción práctica donde el desgaste y la corrosión son moderados.

Compounding abrasivo: La fibra de vidrio, el carbonato de calcio, el talco y otras cargas pueden generar un fuerte desgaste abrasivo. Para las secciones de alto desgaste, se pueden considerar aceros para herramientas o estructuras encamisadas con aleaciones resistentes al desgaste.

Procesamiento corrosivo: Las formulaciones reactivas y los medios de proceso agresivos pueden provocar picaduras o ataque químico. Se pueden evaluar sistemas de acero inoxidable o aleaciones a base de níquel según el entorno químico y la temperatura.

Desgaste y corrosión combinados: Algunos compuestos generan ambos mecanismos al mismo tiempo. En estos casos, la dureza por sí sola no debe determinar el material. La resistencia al desgaste, la resistencia a la corrosión, la tenacidad y la temperatura deben considerarse en conjunto.

El objetivo es seleccionar el material más adecuado para la superficie de trabajo en lugar de sobredimensionar las especificaciones de cada sección del cilindro.

Adaptar los materiales a las diferentes zonas del cilindro

Una extrusora de doble husillo segmentada no experimenta la misma carga en cada sección.

Puede aparecer un desgaste o corrosión más severo cerca de las zonas de alimentación de cargas, alimentación lateral, mezclado intensivo, reacción, desgasificación o aumento de presión. Otras secciones pueden funcionar en condiciones más suaves.

Por tanto, los materiales de mayor rendimiento pueden concentrarse en zonas críticas mientras se utilizan materiales más económicos en el resto. Esto ayuda a equilibrar el rendimiento en servicio y el coste de sustitución.

Configuraciones de cilindro disponibles

Los cilindros de repuesto pueden suministrarse como secciones cerradas, de alimentación principal, de alimentación lateral, de desgasificación, de vacío o combinadas.

Los orificios de calefacción, los canales de refrigeración, los puertos de sensores y las aberturas de proceso también pueden fabricarse para que coincidan con la configuración de la máquina existente.

Fabricación e inspección

La inspección crítica puede incluir:

• Dimensiones y geometría del ánima interior
• Distancia entre centros y paralelismo
• Longitud total
• Precisión de las caras de conexión
• Dimensiones de centrado
• Posiciones de los orificios de los pernos y de los puertos de proceso
• Sellado de los canales de refrigeración
• Estado de la superficie de trabajo
• Verificación del material

La inspección debe confirmar tanto la precisión dimensional como el ajuste con el sistema de husillo existente y las secciones adyacentes.

Información requerida para la evaluación técnica

Por favor proporcione:

1. Marca y modelo de la extrusora
2. Plano original, si está disponible
3. Muestra o dimensiones del cilindro existente
4. Polímero procesado
5. Información sobre cargas o refuerzos
6. Aditivos o componentes corrosivos
7. Material actual del cilindro
8. Fotografías de desgaste o corrosión
9. Sección más dañada
10. Cantidad requerida

Preguntas frecuentes

Sí. Se puede medir un cilindro existente, pero se deben identificar las cotas desgastadas antes de confirmar la geometría final.

No. Las interfaces deben seguir siendo compatibles, pero el material del ánima de trabajo se puede mejorar si el material original se desgasta o corroe demasiado rápido.

No. Las diferentes secciones pueden utilizar materiales distintos según el desgaste real, la corrosión y la carga del proceso.

Sí. El desgaste conjunto del husillo y del cilindro determina la holgura de trabajo real.

Solicitar una revisión de cilindro de reemplazo OEM

Envíenos el plano de su cilindro, muestra usada o dimensiones críticas junto con el material de su proceso y el estado actual de desgaste.

Podemos ayudar a confirmar las interfaces de reemplazo, identificar las dimensiones afectadas por el desgaste y recomendar un material adecuado para el proceso real.

Envíe el plano de su cilindro para reemplazo OEM y revisión de materiales
